　　LPSPICE是我在網路上發現的免費電子電路模擬軟體，覺得好像不錯便拿來玩看看電子實驗，十分鐘就搞定最簡單的二極體電路分析，現在就來看看怎麼玩吧。

　　器材：　直流電壓源5V ;基本二極體 V_bi = 0.75^V ; 電阻 1KΩ

　　Step1. 畫出基本電路：以下就是我在一開始未配置任何參數前的原始LTSPICE電路。

其中有一些小技巧要注意：

1. 元件旋轉：要在元件被選取可移動狀態下按Ctrl + R 才能旋轉。
2. 元件就定位按一下左鍵，即可定位元件，而若不想對元件作多於操作，直接按右鍵即可離開此元件。

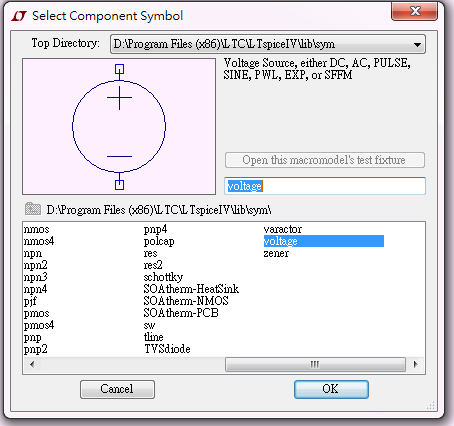

3. 電壓源不在工具列上，必須在工具列按下”Component” Icon 打開元件庫選取Voltage 。

　　Step2. 調整元件參數：因為此時元件都是原始的，並沒有配置參數值，所以需要特別為每個元件配置參數。

1. 電壓源：配上5V電壓，首先滑鼠移到電壓源使之變成一隻手指指著電壓源的狀態，然後按右鍵便可叫出電壓源配置視窗，在DC Voltage 中輸入5即可。

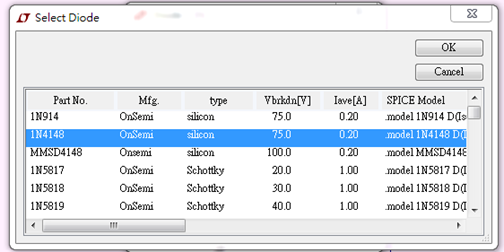

2. 二極體：二極體沒辦法直接給定參數，必需透過選擇二極體型號的方式找出我們要的二極體，所以我們要先在二極體彈出視窗上按”Pick New Diode”，因為V_bi = 0.75^V的二極體很多種，所以我們選任何一型都可以，這邊我選1N4148。

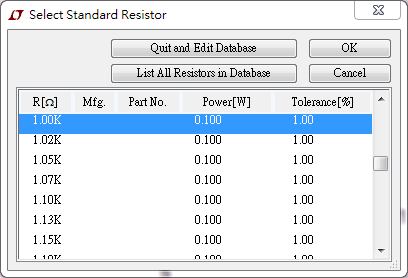

3. 電阻：電阻也是靠選擇元件來滿足我們需求的，所以也是在電阻上按右鍵，然後在彈出視窗按下”Select Resistor”，然後在電阻列表上選1KΩ的電阻即可。

完成後結果如下:

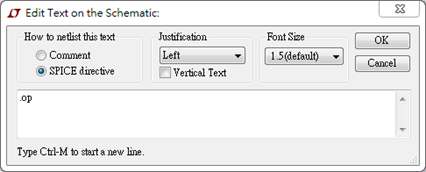

　　Step3. 放置.OP元件在電路圖上任何一點，該元件是表示該電路要執行直流分析。方法很容易，只要在工具列按下”.op” icon，叫出OP視窗並編輯顯示文字為 .op，然後放置在電路圖任一位置。

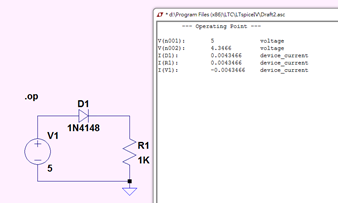

Step3. 接下來就可以開始作DC直流分析了，只要按下工具列上代表”Run”的小人物按紐即可，以下則是分析結果。

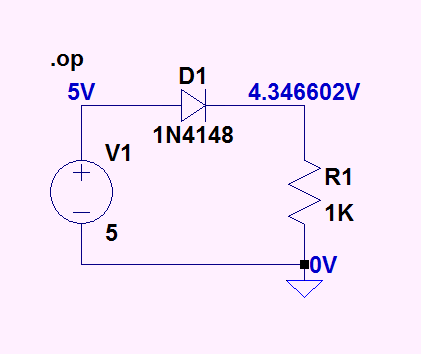

Step4. 加入欲量測電壓的位置：雖然分析結果有把所有元件的電壓電流源輸出給我們看，但終究難以分別哪些是我們要的資訊，這時候就要先把分析結果關掉，在任意空白處按右鍵選View，點選”Place .op Data Label＂，然後在想要量電壓的點上放置Label，一次只能放一個，所以有多個結點就要做多次。

現在可以看到我們的圖有三個節點V₁. V_R1. V_ground 都有電壓結果值了，其中V_R1 = V₁- V_bi = 5 – 0.75 = 4.35^V 可以知道與理論值差不多。

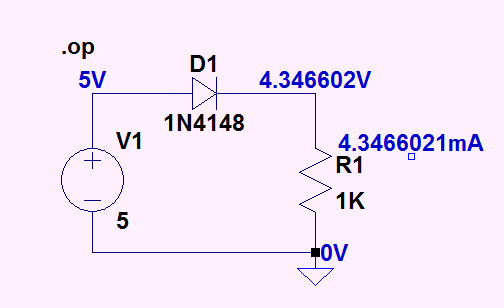

Step4. 加入欲量測電流的位置：那現在我們用同樣的方式要觀察IR₁電流，因為” Place .op Data Label”只能把Label放在節點上產生電壓結果值，此時我們可以把Label放在R1旁邊，會變成”???＂，代表你還沒告訴LTSPICE你要量什麼。放好Label後在”???”按右鍵再從中點選我們要的＂I(R1)＂就可以秀出電阻的電流值啦。

　　答案是IR₁ = 4.35^V / 1K = 4.35 mA，所以4.3466021 mA與我們預期結果差不多，這樣就完成這一簡單的實驗啦。
