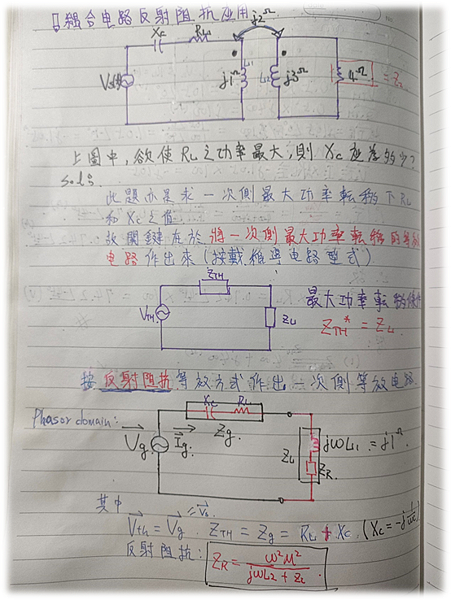

實際算出一個題目，該題目是要在耦合電路上試圖找出在一次側電阻RL 有最大功率轉移時的 Xc 電容抗值。
該題目解析要點：
- 發生在相量(Phasor Domain)耦合電路一次側的最大功率轉移的條件: Zth* = ZL
- 耦合電路一次側相量等效電路 包含 反射阻抗 ZR = W2M2/(Z2+JWL2) 但因為題目沒給W角頻率，所以計算時評估到角頻率並不影響電路中所有元件的阻抗值，所以我們可以假設W = 1 方便計算

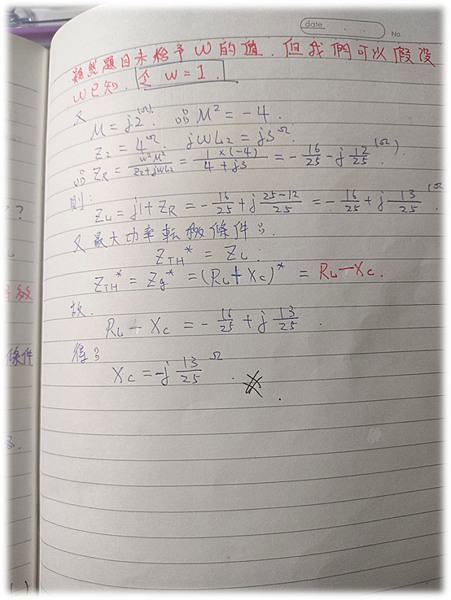

- 根據#1的 最大功率轉移的條件 可知 : RL - Xc = JWL1 + ZR
經比較 RL – Xc 與 JWL1 + ZR 可以得到 Xc 的電容阻抗值 -j(13/25)
